Deljenje tehničnih podatkov: delovanje in čiščenje sistema ploščate plošče iz silicijevega karbida JMFILTEC

Tehnologija ploščate membrane iz silicijevega karbida spada v kategorijo potopljene ultrafiltracije. Njegova glavna uporaba vključuje neposredno potopitev ploščatega membranskega modula iz silicijevega karbida v rezervoar za surovo vodo ali odpadno vodo, ki se čisti. Voda in delci, manjši od por membrane, ki jih poganja zunanja energija (običajno podtlak, ki ga zagotavlja permeatna črpalka ali sifon), pronicajo skozi membransko plast, medtem ko se delci, večji od por, zadržijo, s čimer se doseže ločevanje trdne-tekočine.

Postopke čiščenja z ultrafiltracijo delimo na fizično čiščenje in kemično čiščenje. Fizično čiščenje vključuje postopke povratnega pranja, pršenja in prezračevanja. Povratno izpiranje uporablja obratni tok vode (ki vstopa s permeatnega konca membranskega modula in prehaja skozi membranske pore), da odstrani globoko-sedeče in površinske onesnaževalce iz membranskih por. Postopki pršenja in prezračevanja uporabljajo hidravlični udarec ali plinske motnje za pomoč pri odstranjevanju nečistoč, ki se držijo površine membrane. Kemično čiščenje uporablja kemična sredstva za odstranjevanje koloidov, organskih snovi, anorganskih soli in drugih kontaminantov, ki nastanejo na in znotraj ultrafiltracijske membrane, vključno s kemičnim vzdrževalnim čiščenjem (CEB) in kemičnim obnovitvenim čiščenjem (CIP).

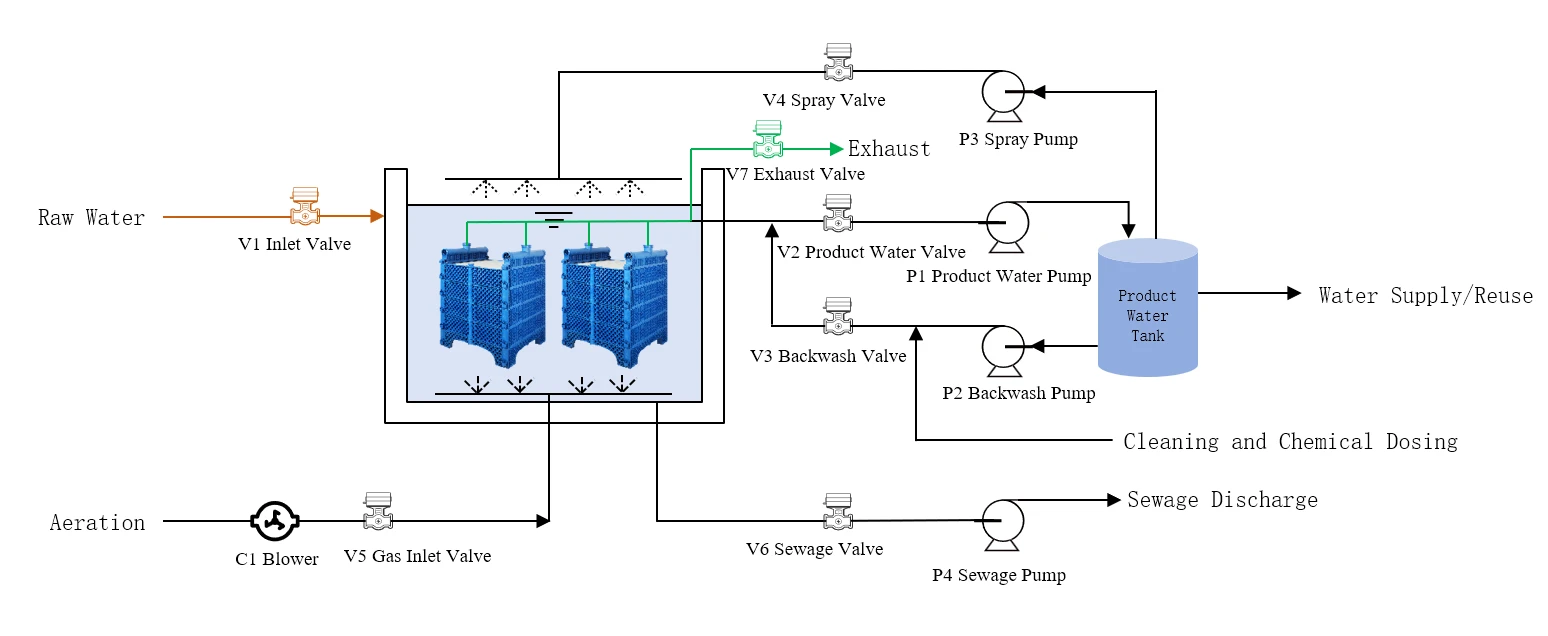

Načini delovanja sistema za ultrafiltracijo ploščate membrane iz silicijevega karbida so naslednji:

Postopek membranske filtracije vključuje naslednje korake:

Voda izdelka: vodni korak izdelka odstrani onesnaževalce, kot so kovinski oksidi, suspendirane trdne snovi in ​​bakterije;

Povratno pranje: potrebno je periodično povratno pranje, da se s površine membrane odstrani plast filtrske pogače;

Pršenje: Voda se razprši neposredno na vrh filtrskega stolpa, kar izboljša povratno pranje in učinkovitost čiščenja;

Prezračevanje: zrak prihaja z dna filtrirnega stolpa, kar izboljša povratno pranje in postopek čiščenja;

Kemično kroženje: odstranjuje umazanijo ali luske iz notranjosti membranskih listov;

Kemijsko čiščenje: Odstrani umazanijo ali luske z zunanje strani membrane.

1. Vbrizgavanje vode in odzračevanje

Odprite zgornji odzračevalni ventil in vstopni ventil, da dovedete surovo vodo v membranski rezervoar in tako odzračite zrak iz sistema.

Čas zagona: sistem se najprej zažene ali potem, ko je sistem ploščate membrane iz keramične plošče iz silicijevega karbida izpraznjen.

2. Filtracija

Filtracija uporablja črpalko za ustvarjanje podtlaka (vakuuma) znotraj membrane. Ta razlika v tlaku poganja molekule vode skozi membrano, kar omogoča, da prečiščena voda teče ven s strani permeata, medtem ko se kontaminanti zadržijo.

3. Fizično čiščenje

Fizično čiščenje je sestavljeno iz dveh stopenj. Prva stopnja uporablja črpalke za povratno spiranje in prezračevalne naprave za povratno spiranje in prezračevanje za obravnavanje vpliva plasti filtrirne pogače na delovanje membranskega sistema. Druga stopnja, izvedena pred kemičnim čiščenjem, vključuje praznjenje membranskega rezervoarja in uporabo postopka čiščenja s pršenjem v kombinaciji s povratnim izpiranjem in prezračevanjem za temeljito fizično čiščenje membranskih elementov, kar ustvarja ugodne pogoje za kemično čiščenje.

① Povratno pranje in prezračevanje

② Praznjenje in prezračevanje membranskega rezervoarja

③ Pršenje in povratno pranje ter prezračevanje in praznjenje

4. Kemično čiščenje

Kemično čiščenje je razdeljeno na kemično vzdrževalno čiščenje (CEB) in kemično čiščenje na mestu (CIP).

① Kemično vzdrževalno čiščenje (CEB)

Kemično vzdrževalno čiščenje (CEB) vključuje dodajanje kemikalij v vodo za povratno izpiranje, da se izboljša učinek čiščenja.

② Čiščenje s kemikalijami-na mestu (CIP)

Če zgornje metode čiščenja ne obnovijo pretoka ali če tlak permeata doseže vrednost čiščenja CIP (-40 kPa), je treba začeti s kemičnim čiščenjem na mestu (CIP). Ta postopek vključuje potopitev ploščatega membranskega modula iz silicijevega karbida v kemično čistilno sredstvo, da se popolnoma raztopijo in odstranijo trdovratna onesnaženja s površine membrane in por, s čimer se obnovi učinkovitost membrane.

①Pogosto uporabljena čistilna sredstva

Naslednja tabela navaja pogosto uporabljena kemična čistilna sredstva:

Opomba: Določene odmerke sredstva je mogoče prilagoditi glede na dejanske pogoje na mestu.

② Zahteve glede kakovosti vode za čiščenje

Čistilna voda, ki se uporablja za raztapljanje čistilnih kemikalij, je lahko UF permeat, čista voda ali drugi relativno čisti vodni viri. Izpolnjeni morajo biti naslednji pogoji:

Opomba: Posebno delovanje in kakovost čistilne vode je mogoče prilagoditi glede na dejanske pogoje na lokaciji.
